  • 3A步进电机驱动器 步进电机驱动板 单轴控制器
￥63.00 浙江杭州

3A步进电机驱动器 步进电机驱动板 单轴控制器

轻薄

  • 新品特价
  • 送孩子
  • 诚信品牌
  • 秋冬新品
  • 全国包邮

 输出电流：半流（1.5A），全流（3A）

H桥双极性驱动，恒流PWM控制,整步、1/2、1/8、1/16细分.

信号输入端采用共阳光电隔离（全新原装6N317高速光藕,比4N系列更快速).



☆过热自动保护

☆单稳态上升沿触发半流控制电路,杜绝了电平触发半流控制电路因设置不当造成的半流误触发甚至烧毁芯片的情况发生.

☆电流/衰减可调

☆普通散热方式可稳定地工作在3A电流（可推动3A以内的二相

57、86电机）；

☆加入5V电源转换器件，不需要单独输入控制电源；

☆控制信号输入端采用高速光藕(6N137)隔离，保证信号的高速传输并有效防止故障的扩大；

☆电源输入端加有防反接二极管和限流管保护器件；

☆开创性加入脉冲计数指示灯，当驱动器接收到 细分数*4 的整数倍脉冲时，该指示灯亮。这为机床走位不准等的调试带来极大方便。

☆采用可靠性较高的表贴器件，提高产品可靠性。

 使用说明下载链接（复制到地址栏）：http://pan.baidu.com/s/1jGmvwaE



可配套使用的6轴光隔接口板

可配套使用的6轴普通接口板







电话：13456736168，邮费实收





此驱动板已加装散热器,不要散热器的

优酷视频（复制后粘贴到地址栏）：http://v.youku.com/v_show/id_XMjAzMDc5NjU2.html





各细分时实测的相电流波形

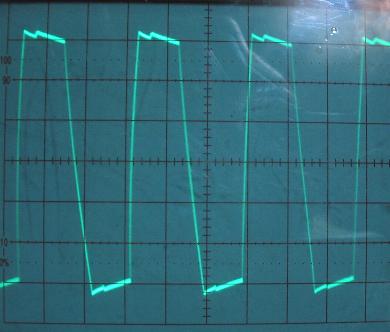

无细分:

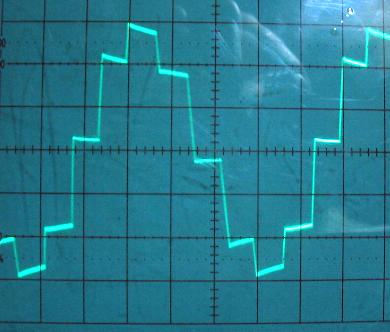

2细分

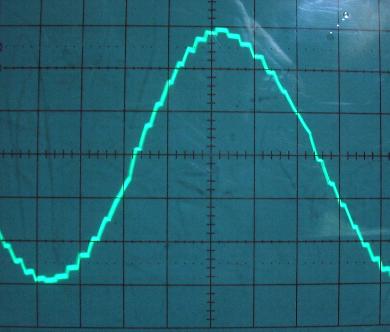

8细分

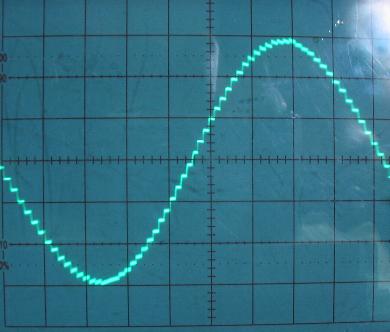

16细分

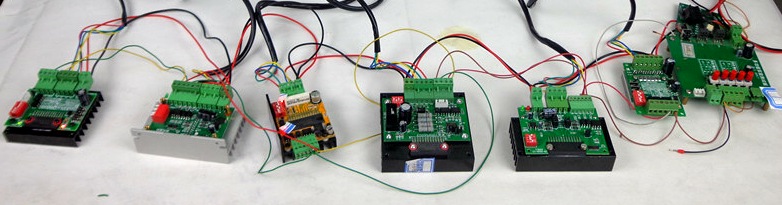

 驱动散热器用料比较：
